vLLM 0.14 框架梳理：调度、内存管理与计算
这是 vLLM 0.14 源码梳理的第一部分，聚焦三件事：请求如何被调度、KV Cache 如何被管理、以及这些数据最终在计算时如何被使用。
一、请求如何进入 EngineCore
接上一章，req 进入到 EngineCoreProc 之后，有一个 CoreEngine 类在他的 __init__ 函数中会调用 target_fn = EngineCoreProc.run_engine_core，而这个函数就是 EngineCoreProc(EngineCore) 中的 run_engine_core，最终的效果就是调用 scheduler.add_request(req) 加入 waiting 队列。
涉及文件：
core_client.py、core.py
二、每一步 step 在做什么
接下来是关于 engine 的 step，每一步 step 都是：
scheduler.schedule() + model_executor.execute_model(scheduler_output) + scheduler.update_from_output

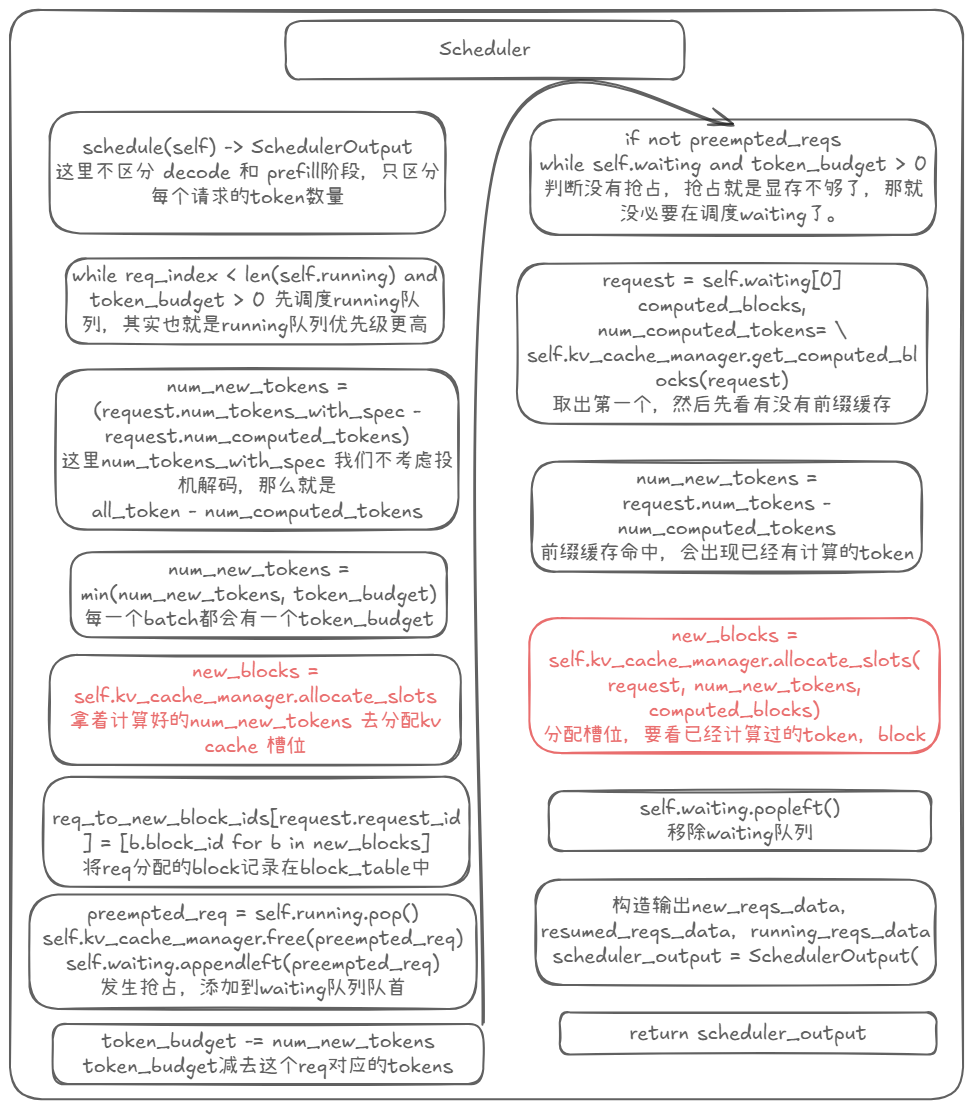

如图二，schedule() 函数就是在调度 Scheduler 这个类中 waiting、running 两个 req 队列。waiting 队列就是还没有分配 KV Cache 的（包含被抢占的），running 就是已经被分配了 KV Cache 的。
先调度 running 队列（优先级更高），然后取出第一个 req，计算这个 req 当前 step 需要多少新 token：如果是 decode 就是 1（假设不开启投机解码），prefill 就是所有 prompt 的 token。然后用计算出来的 num_new_tokens 去计算需要分配的新的 block：
new_blocks = self.kv_cache_manager.allocate_slots(...)
然后将这个当前 req 新分配的 block 记录在 req_to_new_block_ids，这是一个 dict，记录了每个 req 当前 step 的 block。
如果在 running 过程中发生抢占，也就是显存不足够分配 new_blocks 了，那么将这个 req 放入 waiting 队列的第一个，并且 free 他所对应的 block。
当 running 队列的 req 调度完成之后，调度 waiting 队列（前提是不发生抢占，抢占时是显存不足了，就没必要再调用 waiting 队列了），也是一样的过程。但 waiting 队列中有一个前缀匹配过程：首先查看当前 waiting 队列的 reqs 的 token_ids 是否与已缓存的 block 完全匹配？如果有匹配我们则会直接使用已匹配 block 的 KV Cache 用来计算，并且 input 变成第一个不匹配 block 的第一个 token。
前缀匹配中不仅是 token_ids 要完全相同，而是要求 hash 值完全相同（没有存满 block_size 不计算 hash），而当前 block 的 hash 计算不仅仅依赖当前 block 的 token_ids，也依赖上一块的 hash。也就是说如果第一个 block 不 match，后续的 token_ids 完全一样也无法匹配。（「你喜不喜欢吃苹果」，「他喜不喜欢吃苹果」，第一个 token 已经不 match，后续全部一样也没用了。）
前缀匹配之后，也是用 num_new_tokens 去计算 new_blocks，然后再记录在 req_to_new_block_ids 中。最后将这些 waiting、running、preempt 的请求打包输出为 scheduler_output = SchedulerOutput()。
涉及文件：
scheduler.py、kv_cache_manager.py
三、block 与 block_table

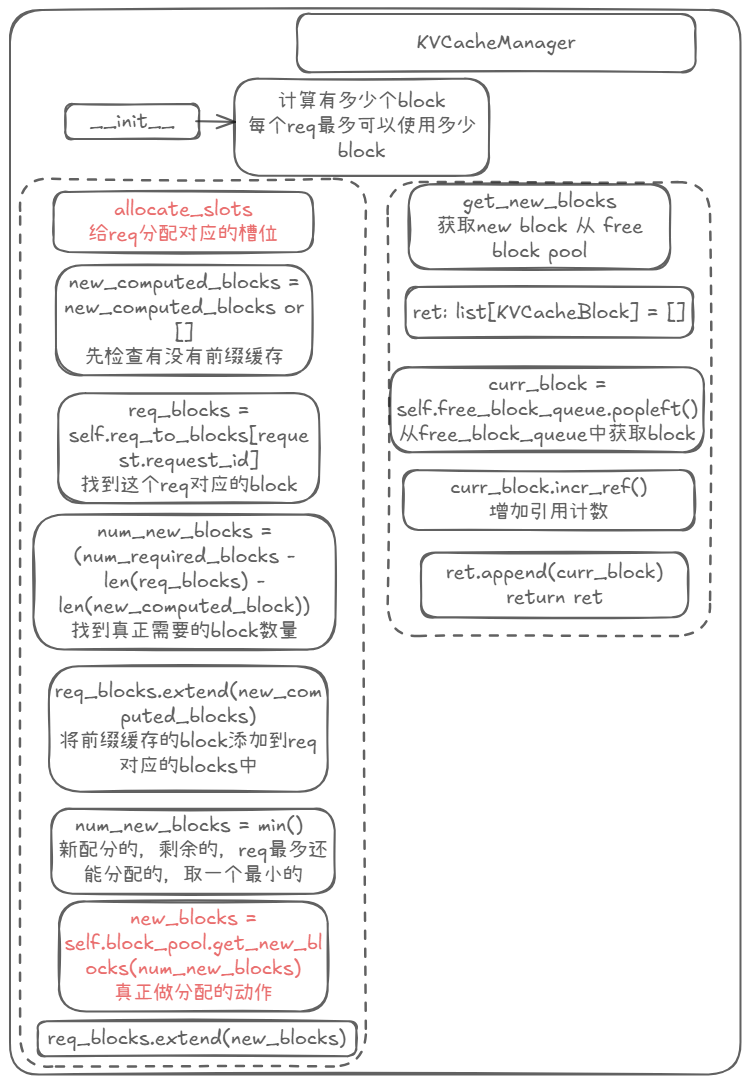

如图三，这一节我们先不讲刚刚打包好的 scheduler_output 会去到哪里，而是详细了解 block、block_table 这些概念。
在刚刚的 schedule 中有使用 allocate_slots 函数，而这个函数就是给 req 的 new_token 分配 block 的函数，然后记录在这个 dict 中 req_blocks.extend(new_blocks)，他记录了每个 req 对应了哪个 block！它内部会调用 get_new_blocks 函数真正给这个 req 分配 block。
这里似乎有点问题：这个类负责分配 block，但是 block 从哪里来的我们似乎还是不知道。接下来我们就继续深入。
涉及文件：
kv_cache_manager.py、block_pool.py
四、block 从哪来：KV Cache 的初始化
在 KVCacheManager 的 __init__ 函数中我们发现有这么一个字段：
self.num_gpu_blocks = kv_cache_config.num_blocks
这个表示 GPU 有多少 block，那这个数据又是怎么来的呢？

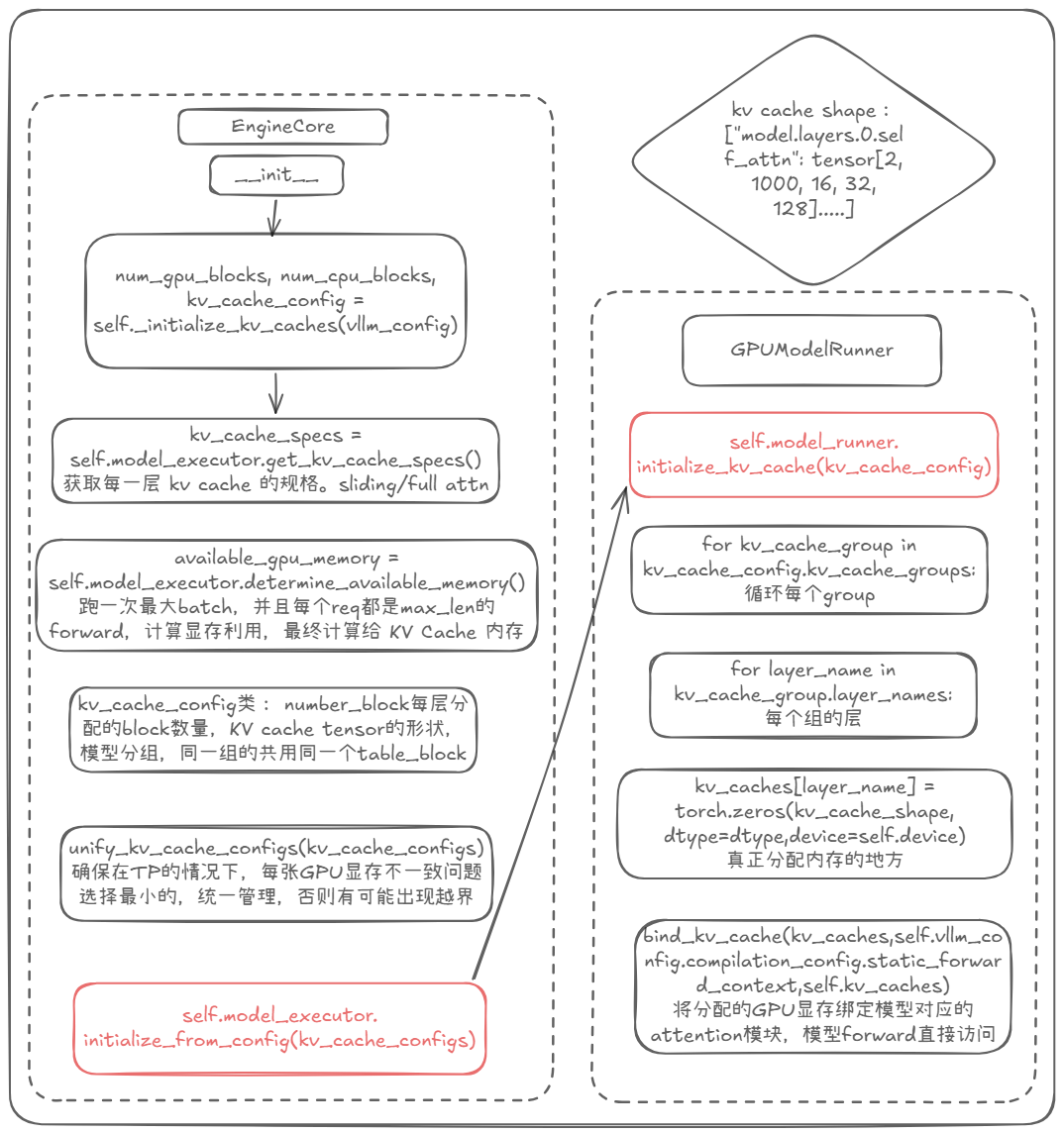

如图四，在 EngineCore 的 __init__ 中，我们发现了一个 _initialize_kv_caches 函数，这个函数首先获取了模型每一层的 attention 的规格 kv_cache_specs（比如是 full 还是 sliding window attn），接下来调用了 model_executor.determine_available_memory() 来获取供给 KV Cache 的空闲的显存 available_gpu_memory。
然后我们用获取的 kv_cache_specs 和 available_gpu_memory 得到了 kv_cache_configs 这个参数，它包含了每层分配的 block 数量、KV Cache tensor 的 shape，也就是这个函数 _get_kv_cache_config_uniform_type——它获取模型层数，计算每层所需的字节大小，并且将规格分 kv_cache_groups；最后调用 self.model_executor.initialize_from_config(kv_cache_configs)，将刚刚关于对 KV Cache 的配置描述变成实际的显存！
这个函数中调用：
kv_caches[layer_name] = torch.zeros(kv_cache_shape, dtype=dtype, device=self.device)
也就是先将每层 attention 内存先分配好，后续只需直接使用这个地址读取写入即可。到这里那我们就知道了 KVCacheManager 中的 num_gpu_blocks 是什么了。
关于 KVCacheManager 是如何管理 block 其实就比较简单了，用了一个 BlockPool 类，这个类中有：
self.blocks: list[KVCacheBlock] = [KVCacheBlock(idx) for idx in range(num_gpu_blocks)]
也就是每一个 block 都是一个 KVCacheBlock 对象，然后构建一个 free_block_queue 双向链表管理每个 block。
涉及文件：
kv_cache_utils.py、kv_cache_manager.py、core.py、gpu_model_runner.py、gpu_worker.py、block_pool.py
五、block_table 与 slot_mapping 如何被使用
好的，我们现在已经知道了 block 是怎么来的、怎么管理的，那么它是如何使用的呢？接下来就继续接着 scheduler_output 继续下一步。
在图一中 model_executor.execute_model(scheduler_output) 这个函数使用了 scheduler_output，那我们最终追溯到 GPUModelRunner.execute_model(SchedulerOutput) 这个函数。
这里面涉及 Worker / Executor 的概念，这里就不细讲了。多机多卡情况下，「机」我认为就是 Executor，「卡」就是对应 Worker，Executor / Worker 的通信方式使用共享内存，一写多读，多卡通信方式使用 NCCL，使用 AllReduce 同步——这部分不太了解了。

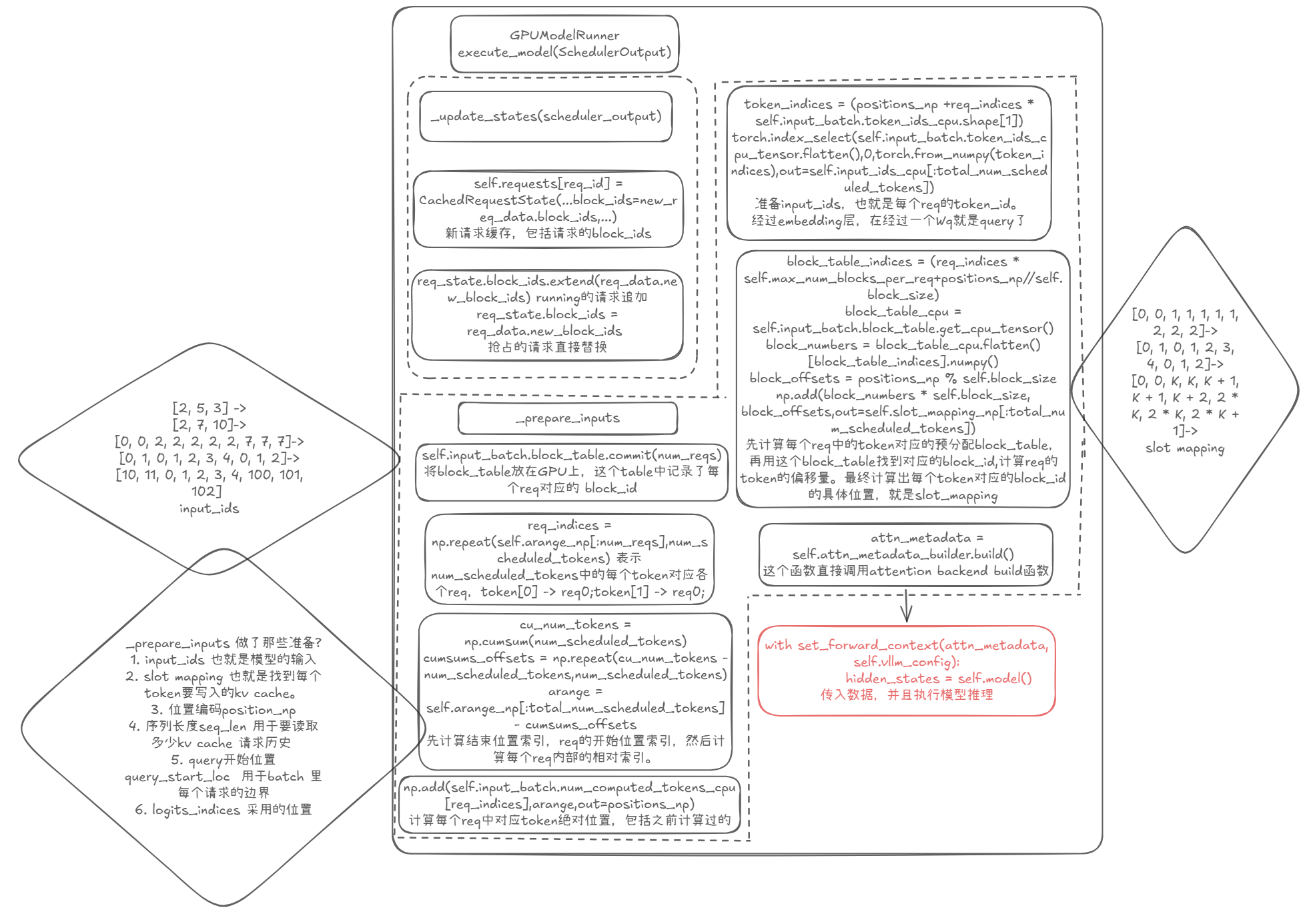

如图五，在模型真正执行 forward 之前还有 _update_states 和 _prepare_inputs 两个函数。这两个函数理解可以比较简单，但是实际逻辑却有点复杂，特别是 _prepare_inputs。
对于 _update_states，我们在图中只写了关于 block_table 部分，其实也就是更新这些 req 的 block_table，因为有可能在当前 step 和上一个 step 调度的 req 有可能完全不同，有可能相同的 req 也添加了 block，有可能有些 req 被抢占了，那么他的 block_table 和上一个 step 完全不同。
对于 _prepare_inputs，也就是准备 forward 函数之前的准备：
首先是关于 input_ids，也就是这一个 step 的 reqs 的 query（当然还需要经过 embedding、Wq 矩阵乘），需要准备好这些 reqs 当前 step 对应的 position 是多少？每个 req 在 input_ids 中对应的范围是多少？整个序列的长度 seq_len 是多少？（读取 KV Cache 用）
还需要准备好 slot_mapping，这个是关于当前 reqs 的 token 对应的 KV Cache 该写入在哪个 block 的哪个槽位。我们用一个例子作为解释：
当前 step 调度 3 个 reqs [2, 5, 3]，第一个 req 有 2 个 token，第二个 req 新增 5 个 token，第三个 req 新增 3 个 token，然后变成：
[0, 0, 1, 1, 1, 1, 1, 2, 2, 2]
这种形式，表示 10 个 token，并且 0 就表示 req[0]，1 就表示 req[1]，2 就表示 req[2]，然后再变成：
[0, 1, 0, 1, 2, 3, 4, 0, 1, 2]
表示每个 token 在当前 step 的第几个 token。这里我们假设每个 block_size = 2（每个 block 存储的大小），那么 [0, 1] 对于 req 就可以放入同一个 block 中。并且对于每个 req 都会预分配 max_num_blocks_per_req 这么多个 block（假设这个值为 K），也就是对于 req[1] 的 0, 1, 2, 3, 4 并不是紧挨着 req[0] 的 0, 1 来存储的，他们之间隔了 K 个 block：
[0, 0, K, K, K + 1, K + 1, K + 2, 2 * K, 2 * K, 2 * K + 1]
这样我们就能知道每个 req 的 token 对应的 block_id 是多少了。接下来，我们用刚刚得到绝对位置 position 计算出 offset，这样我们就能知道 req 的 token 对应的 block_numbers * block_size + block_offset，我们就能知道这个 token 具体要写入的具体地址 slot_mapping。
然后将这些数据创建一个 attn_metadata，通过线程局部变量传递给模型，这样就能使用了。
好的，到这 block_table 是如何使用的了，也知道 slot_mapping 是如何计算的了。但是如果我们还想更加深入了解模型到底在哪里用了这些数据，attention 到底如何从中写入或者读取数据？那么接下来我们将了解模型如何执行的。
涉及文件：
gpu_model_runner.py
六、attention 在哪里真正使用 block_table 与 slot_mapping

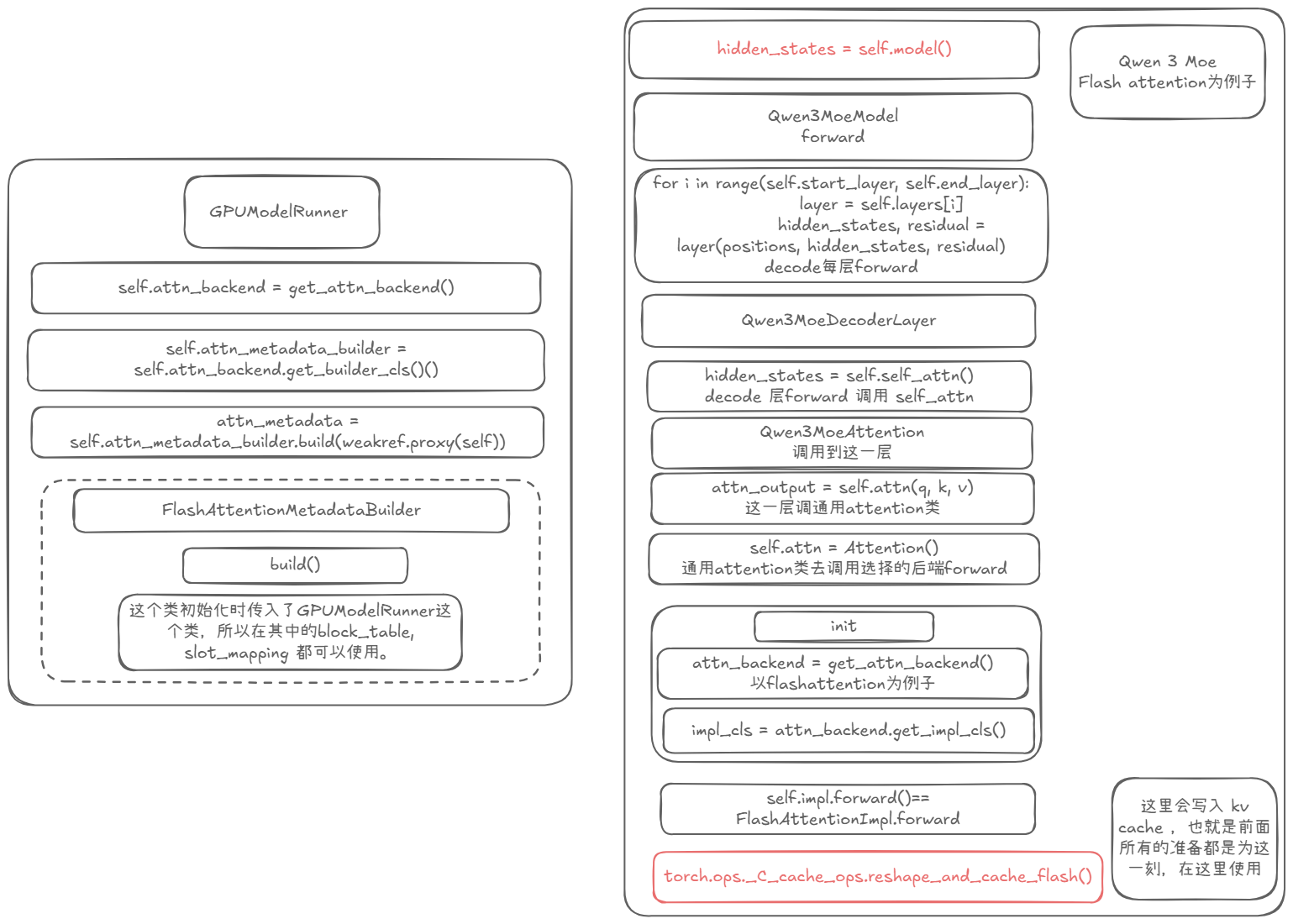

如图六，首先我们先解释刚刚的 attn_metadata 源码构造中好像并没有传入 slot_mapping，那他们是如何被模型使用的呢？
在图六左边中我们发现，GPUModelRunner 的 __init__ 时，调用了：
self.attn_backend = get_attn_backend()
self.attn_metadata_builder = self.attn_backend.get_builder_cls()(weakref.proxy(self))
这里的参数将 self（也就是 GPUModelRunner）传入，也就是为什么刚刚调用 build 函数时，我们可以获取 block_table、slot_mapping 这些数据。
然后我们以 Qwen3 MoE Flash Attention 为 backend 举一个例子，详细描述最后在哪里使用 block_table、slot_mapping 的。
当调用 Qwen3 MoE 模型的 forward 时，首先将调用每一层 Qwen3MoeDecoderLayer 的 forward，然后再到 Qwen3MoeAttention 的：
attn_output = self.attn(q, k, v)
但是这里的 self 是 Attention 类，而 Attention 类又会在 __init__ 时选择后端，也就是调用：
Attention 类的 forward == self.impl.forward() == FlashAttentionImpl.forward
我们在 flash attn 的 forward 中可以看到：
torch.ops._C_cache_ops.reshape_and_cache_flash()
这么一个函数，也就是它最后在使用 block_table 和 slot_mapping！他的源文件是用 CUDA 写的。
涉及文件：
gpu_model_runner.py、flash_attn.py、qwen3_moe.py、layer.py
